QD型電動雙梁橋式起重機
QD型5-10噸吊鉤橋式起重機
QD型電動雙梁橋式起重機
QD型吊鉤橋式起重機是采用國際先進標準制造的系列產品。整機結構新穎、造型美觀、工藝性好、操作靈活平穩、安全可靠。
主要特點：
（1）橋架采用箱形主梁，自動埋弧焊焊接。
（2）小車導電采用工字鋼軌道電纜導電新裝置，安全可靠。
（3）起升機構根據要求還可設第二套安全裝置。增加可靠性。
（4）零部件標準化、系列化、通用化。
（5）操縱室視野開闊，全部機構均在操縱室內操縱，工作舒適操縱靈活。
本產品廣泛適用于普通重物的裝卸與搬運，還可配以多種專用吊其進行特殊作業，當露用時帶有防雨設備。表中數據為室內起重機用，室外起重機總重和輪壓約增加5％，起重機按使用繁忙程度分為中級（A5）和重級（A6）兩種工作制度。選用時應注明工作制度，工作環境的高、低氣溫及電源種類等技術要求。還可根據用戶要求的跨度設計制造。
QD型16/3.2-50/10噸吊鉤橋式起重機
QD型75/20-100/20噸吊鉤橋式起重機
| 工作制度（中級） | ||||||||||||||||
| 主要技術參數 | ||||||||||||||||
起重量 | 主鉤 | t | 75 | 100 | ||||||||||||
副鉤 | 20 | 20 | ||||||||||||||
跨度 | m | 13 | 16 | 19 | 22 | 25 | 28 | 31 | 13 | 16 | 19 | 22 | 25 | 28 | 31 | |
起升高度主/副 | m | 20/22 | 20/22 | |||||||||||||
速度 | 主鉤 | m/min | 6.7 | 4.6 | ||||||||||||
副鉤 | 9.23 | 9.23 | ||||||||||||||
小車 | 38.3 | 33.3 | ||||||||||||||
大車 | 75.1 | 66 | 75.1 | 66 | ||||||||||||
電動機 | 主鉤 | 型號/KW | YZR315M-10/85 | YZR315M-10/85 | ||||||||||||
副鉤 | YZR250M1-8/35 | YZR250M1-8/35 | ||||||||||||||
小車 | YZR180L-8/13 | YZR180L-8/13 | ||||||||||||||
大車 | YZR200L-8/(2×18.5) | YZR200L-8/(2×18.5) | ||||||||||||||
總重 | t | 61.694 | 62.749 | 70.078 | 74.489 | 80.747 | 86.078 | 91.288 | 72.548 | 76.524 | 81.617 | 82.637 | 94.59 | 100.37 | 107.86 | |
大輪壓 | t | 27 | 27.9 | 28.8 | 29.7 | 30.6 | 31.5 | 32.5 | 32 | 33 | 34.3 | 35.5 | 36.8 | 37.6 | 38.8 | |
薦用鋼軌 | QU80;QU100 | QU80;QU100 | ||||||||||||||
電源 | 三相交流 380V 50Hz | |||||||||||||||

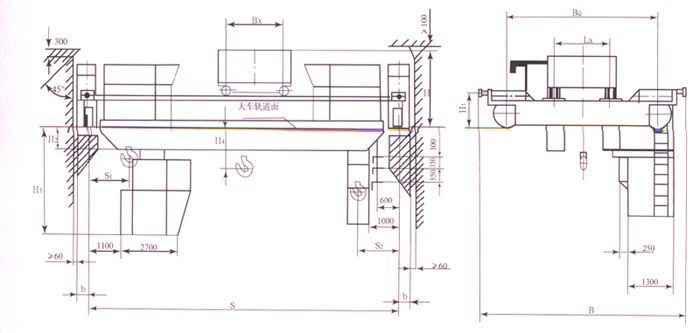

主要尺寸 | ||||||||||||||||
BX | mm | 3400 | 3400 | |||||||||||||
LX | 4400 | 4400 | ||||||||||||||
H | 3252 | 3256 | 3258 | 3258 | 3260 | 3262 | 3280 | 3282 | 3284 | 3288 | 3290 | 3292 | 3294 | |||
H1 | 3252 | 1322 | 1324 | 1324 | 1326 | 1328 | 1330 | 1332 | 1334 | 1338 | 1340 | 1342 | 1344 | |||
H2 | 398 | 538 | 542 | 544 | 844 | 846 | 848 | 538 | 540 | 544 | 548 | 848 | 850 | 854 | ||
H3 | 1588 | 1584 | 1582 | 1582 | 1580 | 1578 | 1886 | 1884 | 1882 | 1878 | 1876 | 1874 | 1872 | |||
H4 | 2568 | 2708 | 2712 | 2714 | 3014 | 3016 | 3018 | 2708 | 2710 | 2714 | 2718 | 3018 | 3020 | 3024 | ||
H5 | 1164 | 1581 | ||||||||||||||
S1 | 910 | 1095 | ||||||||||||||
S2 | 2300 | 2255 | ||||||||||||||
S3 | 2205 | 2570 | ||||||||||||||
S4 | 595 | 3730 | ||||||||||||||
